材質 | SUS304 |
---|---|
業種 | 繊維関係 |
ロット | 200 |
サイズ | φ30mm×18mm |
公差レベル | ±0.01mm |
表面粗さ | Ra3.2 |
特徴 | 中心穴径に公差があり外形を2面カットしたときに切削抵抗で変形しないよう加工しています。コーナー面はすべてC0.3の機械加工をしています。 |
材質 | SUS304 |
---|---|
業種 | 医療機器関係 |
ロット | 5 |
サイズ | φ50mm×45mm |
公差レベル | ±0.02mm |
表面粗さ | Ra6.3 |
特徴 | 外径鏡面仕上げ中の部品とはh7/H7です。外観重視の部品で細かな傷まったくなく、仕上には超音波洗浄機を使います。 |

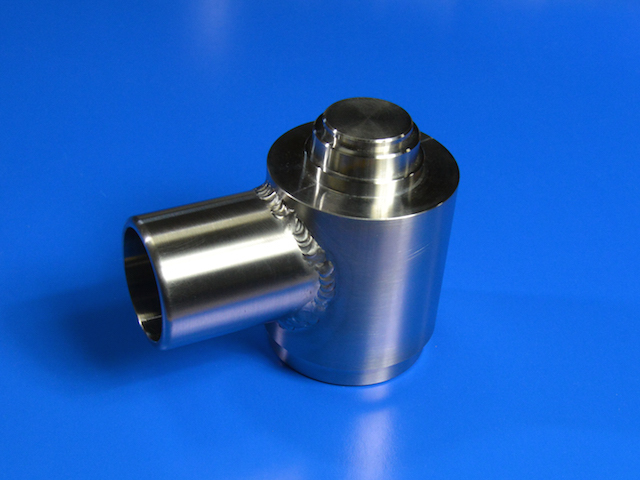

材質 | SUS304 |
---|---|
業種 | 梱包装置関係 |
ロット | 50 |
サイズ | φ65mm×130mm |
公差レベル | ±0.01mm |
表面粗さ | Ra6.3 |
特徴 | 溶接構造品で下の円筒部の外径公差h7です。溶接後にNC旋盤クランプ用専用ジグを作りまして外径仕上げをしています。 |

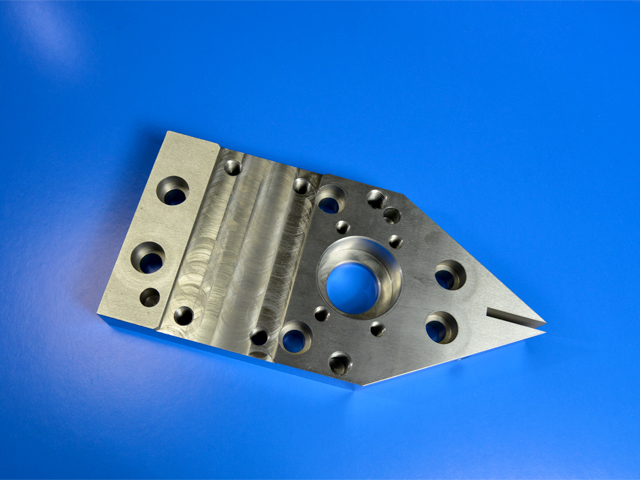

材質 | SUS304 |
---|---|
業種 | 半導体製造装置関係 |
ロット | 2 |
サイズ | 30mm×160mm×250mm |
公差レベル | ±0.02mm |
表面粗さ | Ra6.3 |
特徴 | 中心穴と尖がり部の溝の振り分け精度が0.02です。エンドミルでは深く精度を出すことが難しいのでワイヤーカットでの加工をしました。 |

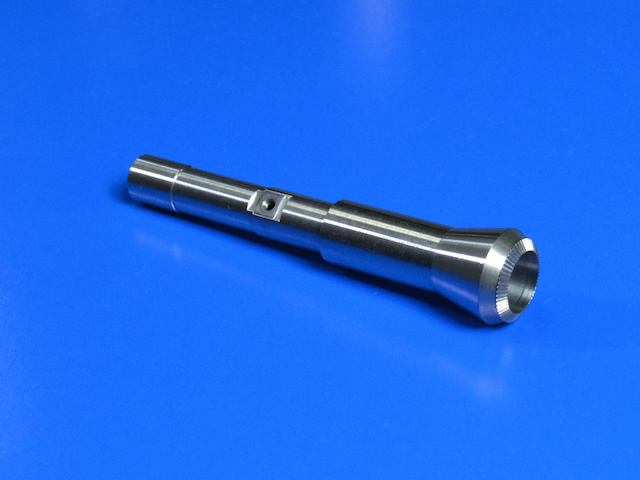

材質 | SUS304 |
---|---|
業種 | 電子機器関係 |
ロット | 5 |
サイズ | φ26mm×120mm |
公差レベル | ±0.02mm |
表面粗さ | Ra6.3 |
特徴 | 付加軸付マシニングセンターでのインデックス加工品です。右端部分は1度刻みでのV溝が付いています。 |
材質 | SUS304 |
---|---|
業種 | 梱包機器 |
ロット | 2 |
サイズ | 径70×450 |
公差レベル | ±0.01mm |
表面粗さ | Ra1.6 |
特徴 | ステンレスを薄く切削しています。歪が多くあわられる商品ですが熱処理をし歪まないような切削方法で加工しています。厚みは研磨をしています。 |

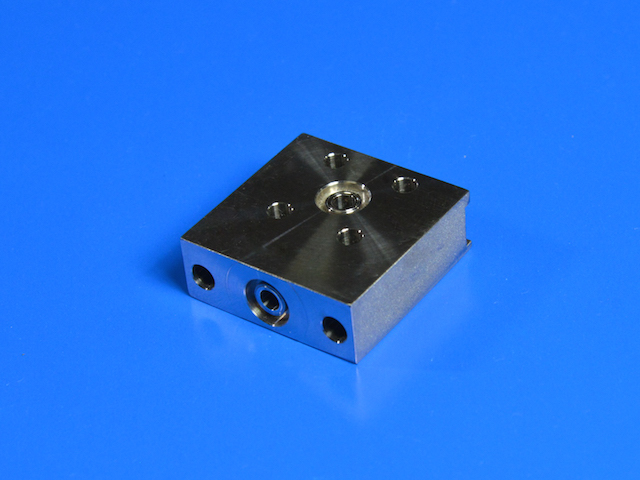

材質 | SUS303 |
---|---|
業種 | 電子部品関係 |
ロット | 8 |
サイズ | 25mm×35mm×48mm |
公差レベル | ±0.02mm |
表面粗さ | Ra6.3 |
特徴 | 穴間ピッチ公差0.02です。ステンレスは多くの肉を削除し薄くすると歪が大きく精度を出すのが難しくなります。焼戻を行い内部応力を除去してから歪を出さずに加工しました。 |

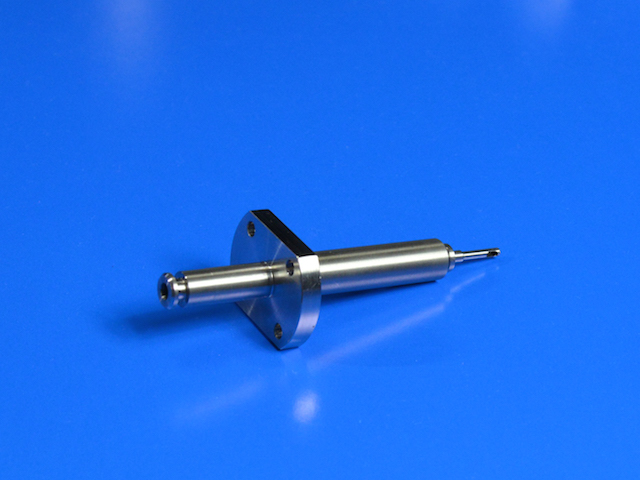

材質 | SUS303 |
---|---|
業種 | 印刷装置関係 |
ロット | 30 |
サイズ | φ32mm×70mm |
公差レベル | ±0.02mm |
表面粗さ | Ra1.6 |
特徴 | 細穴が左端面から右まで貫通しています。先端外径2.6mm片肉0.25mm少しずれると破れてしまします。センターなしの外径はすべて研磨しています。 |

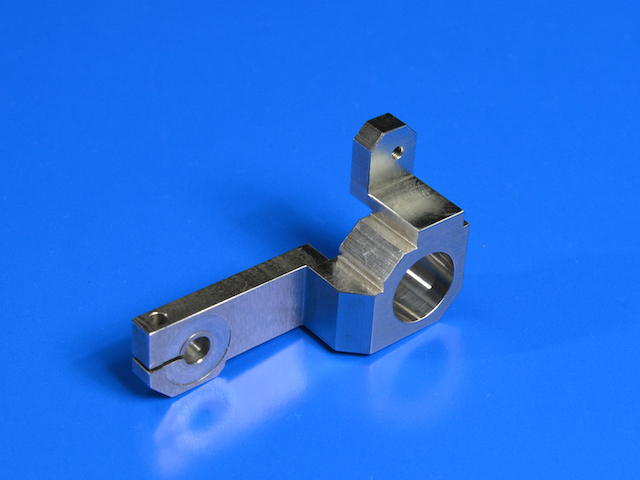

材質 | SUS303 |
---|---|
業種 | 梱包装置関係 |
ロット | 10 |
サイズ | 22mm×35mm×50mm |
公差レベル | ±0.05mm |
表面粗さ | Ra6.3 |
特徴 | 手前部分は厚み1.5mm±0.05mm薄く歪が発生します。下部を捨研磨をし平面を出してからの最終仕上げでの加工を致しています。 |
材質 | SUS303 |
---|---|
業種 | 電子機器関係 |
ロット | 5 |
サイズ | 20mm×25mm×46mm |
公差レベル | ±0.1mm |
表面粗さ | Ra6.3 |
特徴 | 中心部斜面穴径公差があり穴位置精度公差ありです。ワンチャックでの横型マシニングセンターで加工しています。 |

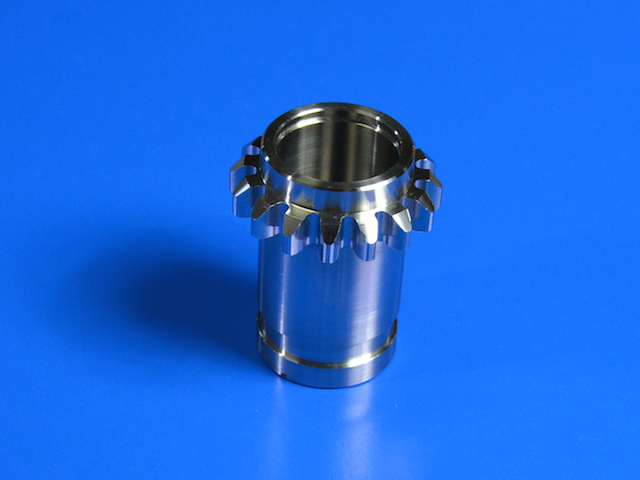

材質 | SUS316 |
---|---|
業種 | 家電関係 |
ロット | 5 |
サイズ | φ40mm×75mm |
公差レベル | ±0.02mm |
表面粗さ | Ra6.3 |
特徴 | 小径エンドミルで歯部上面からの切削加工です。JIS標準に合わせCAMを使いプログラム作成、投影機での測定を致しました。 |

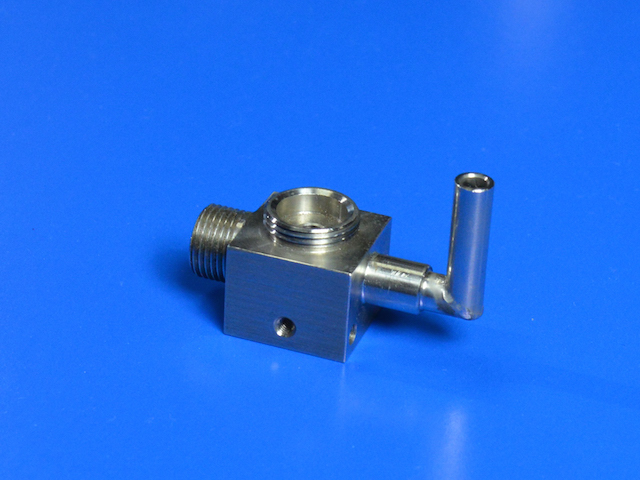

材質 | SUS316 |
---|---|
業種 | 流体装置関係 |
ロット | 10 |
サイズ | 25mm×35mm×40mm |
公差レベル | ±0.1mm |
表面粗さ | Ra6.3 |
特徴 | 薄パイプ片肉0.6mmを直角にエア漏れなく溶接しています。薄肉なので溶接時には溶けたり破れたりすることがありますが、細かな溶接技術により可能と致しました。 |

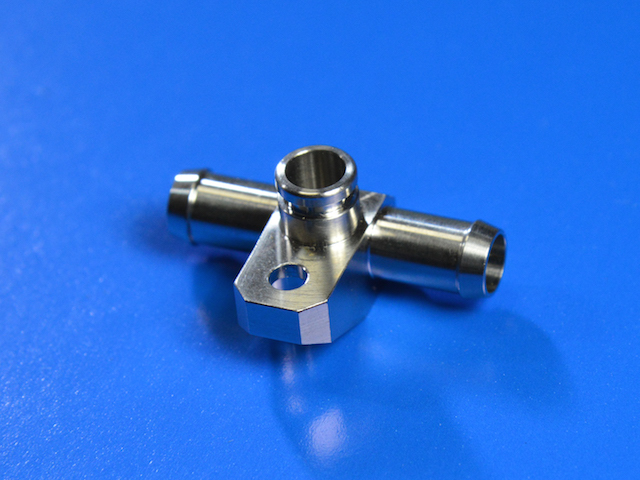

材質 | SUS316 |
---|---|
業種 | 流体機器関係 |
ロット | 200 |
サイズ | 35mm×35mm×45mm |
公差レベル | ±0.03mm |
表面粗さ | Ra6.3 |
特徴 | NC旋盤で最初から肉取り加工すると断続切削になりチップが持ちませんので粗取りをノコで行い、その後にNC加工でコスト削減をしています。 |
材質 | SUS316 |
---|---|
業種 | 流体機器関係 |
ロット | 300 |
サイズ | 15mm×45mm×47mm |
公差レベル | ±0.02mm |
表面粗さ | Ra6.3 |
特徴 | 中心部の段差には起伏があり内部円形状はマイクロなどでは測定できず投影機での測定となります。寸法管理がとても難しい商品です。 |

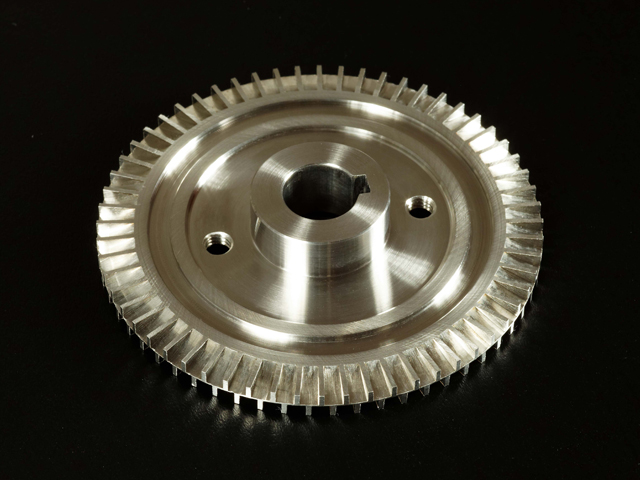

材質 | SUS316 |
---|---|
業種 | 工業用液体ポンプ関係 |
ロット | 20 |
サイズ | φ150mm×35mm |
公差レベル | ±0.01mm |
表面粗さ | Ra3.2 |
特徴 | 付加軸インデックス加工品です。ワイヤーでのキー溝加工をしています。溝部は後バリが用意に除去できるような切削をしています。 |

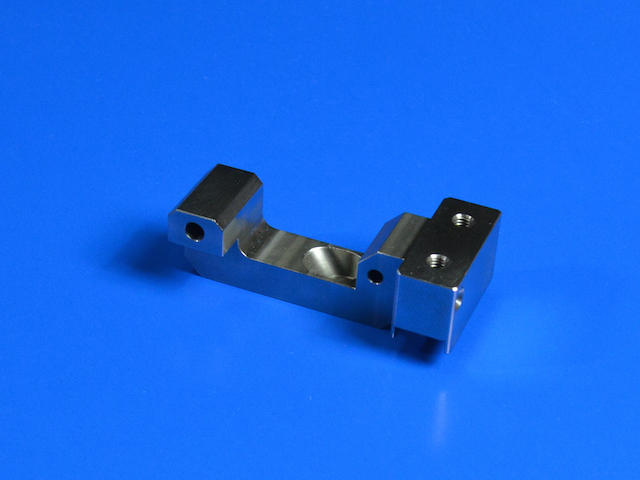

材質 | SUS316 |
---|---|
業種 | 梱包装置関係 |
ロット | 20 |
サイズ | 15mm×20×35mm |
公差レベル | ±0.02mm |
表面粗さ | Ra3.2 |
特徴 | マシニングセンタ→NC旋盤マシニングセンタ→NC旋盤→フライスと複数の工程を経て完成しています。 |
