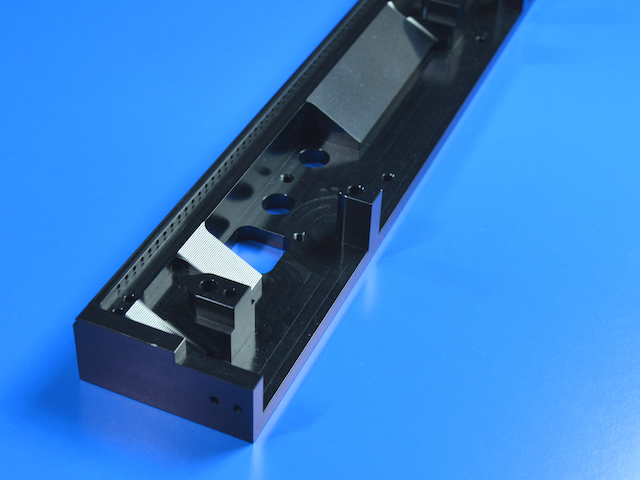

材質 | A5052 |
---|---|
業種 | 搬送装置関係 |
ロット | 5 |
サイズ | 35mm×130×320mm |
公差レベル | ±0.02mm |
表面粗さ | Ra6.3 |
特徴 | 傾斜部はボールエンドミルでの2.5軸加工、下部平面度0.02mm、黒アルマイト処理をしています。 |

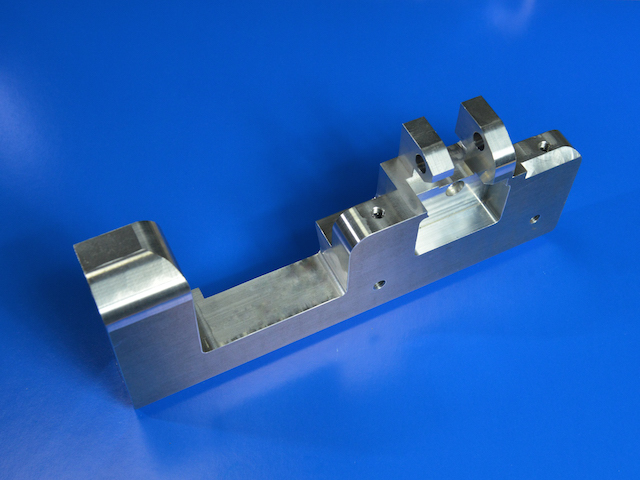

材質 | A5052 |
---|---|
業種 | 家電関係 |
ロット | 30 |
サイズ | 30mm×100mm×190mm |
公差レベル | ±0.01mm |
表面粗さ | Ra6.3 |
特徴 | 商品の右側に上下に穴径H7公差、左側の穴にH7公差あります。ワンチャックでの加工が必要となりジグを作り横型マシニングセンターで同時加工をしピッチ間同軸0.01を達成しています。 |
材質 | A5052 |
---|---|
業種 | 家電関係 |
ロット | 3 |
サイズ | 30mm×100mm×220mm |
公差レベル | ±0.02mm |
表面粗さ | Ra12.5 |
特徴 | 下部から右上穴までのピッチ公差0.02、縦型マシニングセンターでは精度を出すことが難しくH7穴は横型マシニングセンターで加工しました。 |

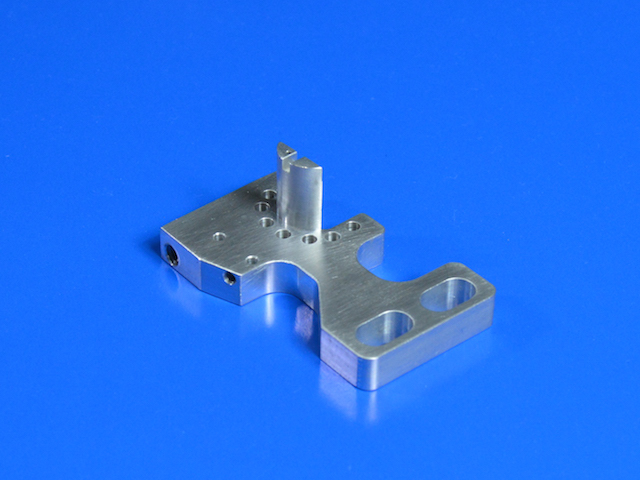

材質 | A5052 |
---|---|
業種 | 半導体製造装置関係 |
ロット | 5 |
サイズ | 40m×40mm×120mm |
公差レベル | ±0.05mm |
表面粗さ | Ra6.3 |
特徴 | 縦型マシニングでは工程が多くなるので、横型マシニングを使い複数工程をワンチャックで加工しコストを削減しています。 |
材質 | A5052 |
---|---|
業種 | 半導体製造装置関係 |
ロット | 200 |
サイズ | 17.5mm×35mm×45mm |
公差レベル | ±0.1mm |
表面粗さ | Ra12.5 |
特徴 | 簡単な部品なのでコスト削減短時間加、素材取りを考慮し、2工程、ステボス加工、専用フランパ、バリ取り極わずか、キリコ吐出量最小で加工しました。 |

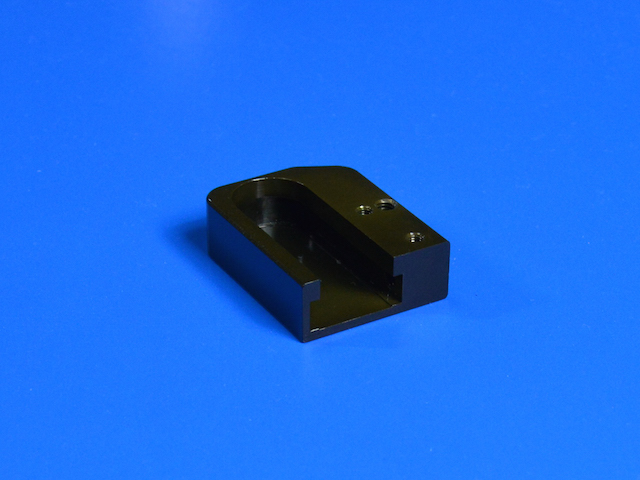

材質 | A5052 |
---|---|
業種 | 家電関係 |
ロット | 6 |
サイズ | 20mm×45mm×75mm |
公差レベル | ±0.1mm |
表面粗さ | Ra12.5 |
特徴 | 突起部が薄く変形が起こり普通の切削で粗取りから仕上げをすると変形してしまいますので、事前に考慮しながらの加工を致しています。 |

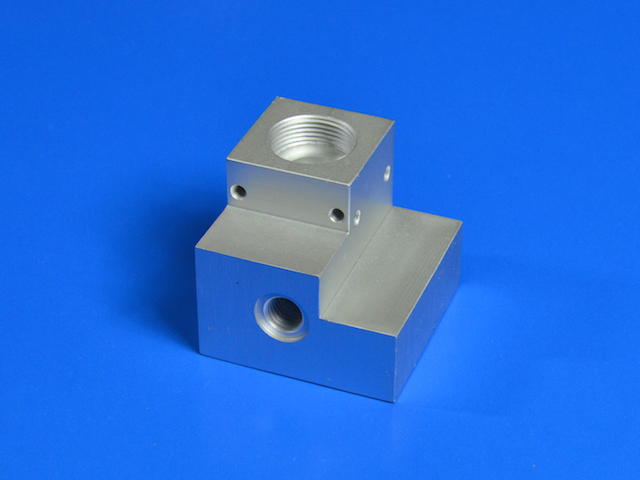

材質 | A6063 |
---|---|
業種 | 流量計製造関係 |
ロット | 200 |
サイズ | 40mm×40mm×45mm |
公差レベル | ±0.05mm |
表面粗さ | Ra3.2 |
特徴 | 流量計部品シール面あり、穴交差あり、手作業での仕上げが非常に重要な部品です。 |

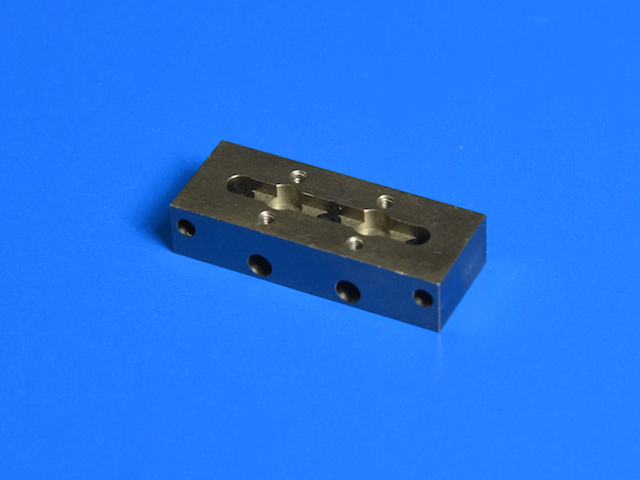

材質 | A2017 |
---|---|
業種 | 半導体製造装置関係 |
ロット | 200 |
サイズ | 8mm×15mm×25mm |
公差レベル | ±0.01mm |
表面粗さ | Ra1.6 |
特徴 | 表面祖度と中の段差が重要な部品のためダイヤモンドチップで仕上げています。表面処理にカニゼンメッキをしメッキ後の公差を保障しています。 |

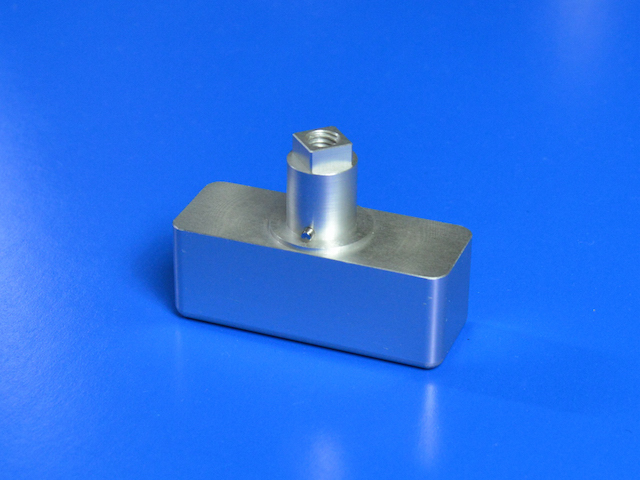

材質 | A7075 |
---|---|
業種 | 環境試験機器関係 |
ロット | 50 |
サイズ | 40m×40mm×120mm |
公差レベル | ±0.02mm |
表面粗さ | Ra6.3 |
特徴 | 丸軸下にSUS1.5mmのピンを圧入しています。飛出シロとピン位置には公差があり直角に圧入するために専用ジグ、穴径を管理しています。 |
